製品詳細
起源の場所: シアン,山西省,中国
ブランド名: PeterTrade(PT)
モデル番号: MSS SP-43 スタンダード バットウェルド/シームレスコンセントリック・リドクサー
支払いと送料の条件
最小注文数量: 1~10個
価格: negotiable
パッケージの詳細: 木製のケース,複合材のケース,パレットなど
受渡し時間: 約15~45日
支払条件: D/A,T/T,L/C,D/P
供給の能力: 100~200トン/月
製品規格: |
MSS SP-43 |
製品名: |
バットウェルド/シームレス・コンセントリック・リドューサー |
材料: |
ステンレス鋼:ASTM A403 WP304, 304L, 316, 316L, 321など |
接続: |
溶接 |
形状: |
同等 |
特徴: |
高強度,耐腐蝕性,安装が簡単 |
テクニック: |
細工した |
申請する: |
石油化学,パイプ工学,公共サービス,水道工事 |
製品規格: |
MSS SP-43 |
製品名: |
バットウェルド/シームレス・コンセントリック・リドューサー |
材料: |
ステンレス鋼:ASTM A403 WP304, 304L, 316, 316L, 321など |
接続: |
溶接 |
形状: |
同等 |
特徴: |
高強度,耐腐蝕性,安装が簡単 |
テクニック: |
細工した |
申請する: |
石油化学,パイプ工学,公共サービス,水道工事 |

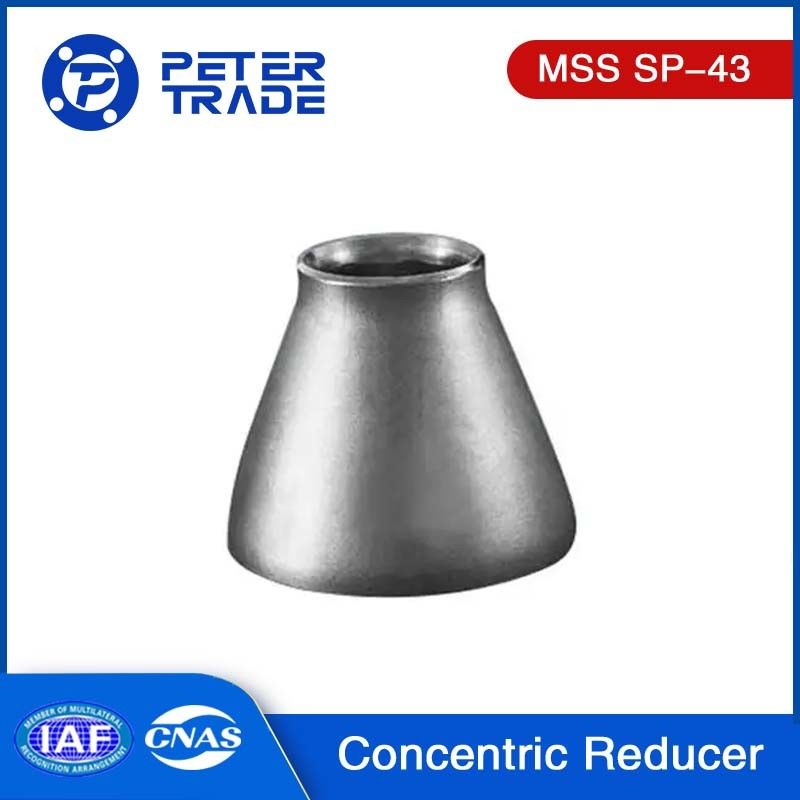

MSS SP-43 バット・ウェルディング/シームレス・ステンレス・スチール・コンセントリック・リドューサー SCH40 化学・石油化学産業用
会社紹介
Shaanxi Peter International Trade Co., Ltd.市場において確立され 評判の高いサプライヤーで 20年以上に渡る 優れた実績を誇っています信頼できる情報源として 高い評判を得ていますMSS SP-43 ステンレス・スティール バット・ウェルディング 集中式減速器当社の主な焦点は,高品質のASME B16.9パイプフィッティングソリューションを提供し,顧客の満足度を保証することです.
幅広い製品にアクセスできるようにしました. 製品や製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品,製品などなどなど,MSS SP-43 バット・ウェルディング・フィッティング優れた耐久性,耐腐蝕性,長寿で知られる 高品質のステンレス鋼で製造されたフィッティングで構成されています精度と業界基準の遵守の重要性を理解しています厳格な仕様を満たすフィッティングを厳密に調達します.MSSSP-43標準
MSS SP-43 バット・ウェルディング・フィッティングの説明:
MSS SP 43 バット・ウェルディング・フィッティング低圧および耐腐蝕性を必要とする用途のために鍛造または製造されている.これらのフィッティングには,半径90°および45°の半角肘,直線および縮小テープ,膝関節のストップ末端半径180°回転,また,同心的および異心的減速器.MSS SP 43 規格ASME B36 に規定するすべての名目パイプサイズ (NPS) で,スケジュール5Sと10Sのパイプと互換性のために設計されたフィッティングをカバーする.19しかし,短いパターンのストブ端は,SCH 40Sパイプで使用するのに適しています.
MSS SP-43 バット・ウェルディング・フィッティング配線管の尺寸に合わせて設計され,配線管のシステムに適切なフィットとアライナメントを保証します.MSS SP-43 フィッティング縫い目のない溶接と設置の外部直径と許容量に関する管の標準を遵守しなければならない.
統計によるとMSS SP-43配列の nominal wall thickness は,配列が溶接されているパイプの厚さと一致する必要があります.壁が重いフィッティングは,壁が軽いパイプの寸法に合わせるため,壁が内側または外側から角型になっている場合,軽い壁パイプにバック溶接することができます.このコンイアリングにより,フィッティングとパイプの間にはスムーズな移行と適切な接続が可能になり,安全で漏れのない接頭が確保されます.
このガイドラインに従うことでMSS SP-43 フィッティングパイプ規格との互換性を維持し,低圧および耐腐蝕アプリケーションの要件を満たす,パイプシステムにおける信頼性の高い接続を提供します.
MSS SP-43 長半径90度肘の材料と熱分離:
MSS SP 43 に該当する材料には,タイプ304/304L, 316/316L, 317/317L, 321および347のようなオーステニティックステンレス鋼が含まれます.また,チタン (Gr.1グレート2グレート3グレート5グレート7, Gr.12),インコネル600,インコネル625,ハステロイC-276,ハステロイC-22,モネル400,インコロイ800,インコロイ825/925,アロイ31およびアロイ20も含まれています.
適切な熱処理は極めて重要であり,最大限の耐腐食性を確保するために使用された特定の材料に基づいて実施されるべきです.これは,様々な作業条件でフィッティングの機械的特性と全体的な性能を向上させるのに役立ちます.
A についてステンレス鋼のコンセントリック・リドクターパイプシステム内の異なる直径のパイプを2つ接続するために使用されるパイプフィッティングで,共通の中央線を維持する.端が他の端よりも直径が大きい円形の形をしています.2つのパイプの間にスムーズな移行を可能にする.ステンレス鋼のコンセントリック・リドクター横から見ると直線を形成し,直径が徐々に均等に減少する..同心縮小器の端は,対応するパイプにブートウェルディングするように設計されている.溶接プロセスを容易にし,強く漏れ防止の接続を確保するために,ベーリングエッジを有する.
MSS SP-43 集中式減速機標準で指定された様々なサイズと寸法で提供されます.その寸法には,パイプの直径が大きく,小さく,減速器の総長さ,特定の壁厚さこの規格は,圧力と温度を指定するガイドラインを提示しています.MSS SP-43 集中式減速機配列の大きさによって,これらの評価は,減速機がパイプシステムで期待される動作条件を安全に処理できることを保証します.
また,すべてのフィッティングは 溶接基準を遵守しなければならない.ASMEのボイラー・プレッシャー・ベーチャー・コード (BPVC) 第9節に規定するガイドラインに従って合格されているこれは,溶接プロセスが正しく実行され,産業用アプリケーションにおけるフィッティングの安全で効率的な動作のために必要な品質基準を満たすことを保証します.
MSS SP-43 集中式減速器の寸法:
| MSS SP-43 集中式減速器の寸法 | ||||||
| NPS | D:大きな端の斜面の外径 ((インチ) | D:大きな端の斜面の外径 (mm) | D1:小端の角の外径 (インチ) | D1:小端の斜面の外径 (mm) | H ((インチ) | H (mm) |
| 3/4 × 1/2 | 1.05 | 26.67 | 0.84 | 21.34 | 1.5 | 38.10 |
| 1 x 3/4 | 1.32 | 33.53 | 1.05 | 26.67 | 2 | 50.80 |
| 1 x 1/2 | 1.32 | 33.53 | 0.84 | 21.34 | 2 | 50.80 |
| 1 × 3/8 | 1.32 | 33.53 | 0.68 | 17.27 | 2 | 50.80 |
| 1 - 4 × 1 | 1.66 | 42.16 | 1.32 | 33.53 | 2 | 50.80 |
| 1 - 4 × 3 - 4 | 1.66 | 42.16 | 1.05 | 26.67 | 2 | 50.80 |
| 1 - 4 × 1 - 5 | 1.66 | 42.16 | 0.84 | 21.34 | 2 | 50.80 |
| 1 - 1/2 × 1 - 1/4 | 1.9 | 48.26 | 1.66 | 42.16 | 2.5 | 63.50 |
| 1 - 2 × 1 | 1.9 | 48.26 | 1.32 | 33.53 | 2.5 | 63.50 |
| 1 1/2 x 3/4 | 1.9 | 48.26 | 1.05 | 26.67 | 2.5 | 63.50 |
| 1 - 1/2 × 1/2 | 1.9 | 48.26 | 0.84 | 21.34 | 2.5 | 63.50 |
| 2 × 1-1/2 | 2.38 | 60.45 | 1.9 | 48.26 | 3 | 76.20 |
| 2 × 1-1/4 | 2.38 | 60.45 | 1.66 | 42.16 | 3 | 76.20 |
| 2 × 1 | 2.38 | 60.45 | 1.32 | 33.53 | 3 | 76.20 |
| 2×3/4 | 2.38 | 60.45 | 1.05 | 26.67 | 3 | 76.20 |
| 2/2 × 2 | 2.88 | 73.15 | 2.38 | 60.45 | 3.5 | 88.90 |
| 2/2 × 1-1/2 | 2.88 | 73.15 | 1.9 | 48.26 | 3.5 | 88.90 |
| 2/2 × 1-1/4 | 2.88 | 73.15 | 1.66 | 42.16 | 3.5 | 88.90 |
| 2/2 × 1 | 2.88 | 73.15 | 1.32 | 33.53 | 3.5 | 88.90 |
| 3 × 2/2 | 3.5 | 88.90 | 2.88 | 73.15 | 3.5 | 88.90 |
| 3 × 2 | 3.5 | 88.90 | 2.38 | 60.45 | 3.5 | 88.90 |
| 3 x 1-1/2 | 3.5 | 88.90 | 1.9 | 48.26 | 3.5 | 88.90 |
| 3 x 1-1/4 | 3.5 | 88.90 | 1.66 | 42.16 | 3.5 | 88.90 |
| 3-1/2 × 3 | 4 | 101.60 | 3.5 | 88.90 | 4 | 101.60 |
| 3-1/2 × 2-1/2 | 4 | 101.60 | 2.88 | 73.15 | 4 | 101.60 |
| 3-1/2 × 2 | 4 | 101.60 | 2.38 | 60.45 | 4 | 101.60 |
| 3-1/2 × 1-1/2 | 4 | 101.60 | 1.9 | 48.26 | 4 | 101.60 |
| 3-1/2 × 1-1/4 | 4 | 101.60 | 1.66 | 42.16 | 4 | 101.60 |
| 4 × 3 1/2 | 4.5 | 114.30 | 4 | 101.60 | 4 | 101.60 |
| 4 × 3 | 4.5 | 114.30 | 3.5 | 88.90 | 4 | 101.60 |
| 4 x 2-1/2 | 4.5 | 114.30 | 2.88 | 73.15 | 4 | 101.60 |
| 4 × 2 | 4.5 | 114.30 | 2.38 | 60.45 | 4 | 101.60 |
| 4 x 1-1/2 | 4.5 | 114.30 | 1.9 | 48.26 | 4 | 101.60 |
| 5 × 4 | 5.56 | 141.22 | 4.5 | 114.30 | 5 | 127.00 |
| 5 x 3-1/2 | 5.56 | 141.22 | 4 | 101.60 | 5 | 127.00 |
| 5 × 3 | 5.56 | 141.22 | 3.5 | 88.90 | 5 | 127.00 |
| 5 × 2-1/2 | 5.56 | 141.22 | 2.88 | 73.15 | 5 | 127.00 |
| 5 × 2 | 5.56 | 141.22 | 2.38 | 60.45 | 5 | 127.00 |
| 6 × 5 | 6.62 | 168.15 | 5.56 | 141.22 | 5.5 | 139.70 |
| 6 × 4 | 6.62 | 168.15 | 4.5 | 114.30 | 5.5 | 139.70 |
| 6 x 3 1/2 | 6.62 | 168.15 | 4 | 101.60 | 5.5 | 139.70 |
| 6 × 3 | 6.62 | 168.15 | 3.5 | 88.90 | 5.5 | 139.70 |
| 6 x 2-1/2 | 6.62 | 168.15 | 2.88 | 73.15 | 5.5 | 139.70 |
| 8 × 6 | 8.62 | 218.95 | 6.62 | 168.15 | 6 | 152.40 |
| 8 × 5 | 8.62 | 218.95 | 5.56 | 141.22 | 6 | 152.40 |
| 8 × 4 | 8.62 | 218.95 | 4.5 | 114.30 | 6 | 152.40 |
| 8 x 3-1/2 | 8.62 | 218.95 | 4 | 101.60 | 6 | 152.40 |
| 10 × 8 | 10.75 | 273.05 | 8.62 | 218.95 | 7 | 177.80 |
| 10 × 6 | 10.75 | 273.05 | 6.62 | 168.15 | 7 | 177.80 |
| 10 × 5 | 10.75 | 273.05 | 5.56 | 141.22 | 7 | 177.80 |
| 10 × 4 | 10.75 | 273.05 | 4.5 | 114.30 | 7 | 177.80 |
| 12 × 10 | 12.75 | 323.85 | 10.75 | 273.05 | 8 | 203.20 |
| 12 × 8 | 12.75 | 323.85 | 8.62 | 218.95 | 8 | 203.20 |
| 12 × 6 | 12.75 | 323.85 | 6.62 | 168.15 | 8 | 203.20 |
| 12 × 5 | 12.75 | 323.85 | 5.56 | 141.22 | 8 | 203.20 |
| 14 × 12 | 14 | 355.60 | 12.75 | 323.85 | 13 | 330.20 |
| 14 × 10 | 14 | 355.60 | 10.75 | 273.05 | 13 | 330.20 |
| 14 × 8 | 14 | 355.60 | 8.62 | 218.95 | 13 | 330.20 |
| 14 × 6 | 14 | 355.60 | 6.62 | 168.15 | 13 | 330.20 |
| 16 × 14 | 16 | 406.40 | 14 | 355.60 | 14 | 355.60 |
| 16 × 12 | 16 | 406.40 | 12.75 | 323.85 | 14 | 355.60 |
| 16 × 10 | 16 | 406.40 | 10.75 | 273.05 | 14 | 355.60 |
| 16 × 8 | 16 | 406.40 | 8.62 | 218.95 | 14 | 355.60 |
| 18 × 16 | 18 | 457.20 | 16 | 406.40 | 15 | 381.00 |
| 18 × 14 | 18 | 457.20 | 14 | 355.60 | 15 | 381.00 |
| 18 × 12 | 18 | 457.20 | 12.75 | 323.85 | 15 | 381.00 |
| 18 × 10 | 18 | 457.20 | 10.75 | 273.05 | 15 | 381.00 |
| 20 × 18 | 20 | 508.00 | 18 | 457.20 | 20 | 508.00 |
| 20 × 16 | 20 | 508.00 | 16 | 406.40 | 20 | 508.00 |
| 20 × 14 | 20 | 508.00 | 14 | 355.60 | 20 | 508.00 |
| 20 × 12 | 20 | 508.00 | 12.75 | 323.85 | 20 | 508.00 |
| 24 × 20 | 24 | 609.60 | 20 | 508.00 | 20 | 508.00 |
| 24 × 18 | 24 | 609.60 | 18 | 457.20 | 20 | 508.00 |
| 24 × 16 | 24 | 609.60 | 16 | 406.40 | 20 | 508.00 |
ステンレス鋼のバットウェルド/シームレスコンセントリックリドクサーの様々なグレード:
ステンレス鋼の製造には様々な種類が用いられる.バットウェルド/シームレスコンセントリックリドューサー以下は,バックスウェルド/シームレスコンセントリックリドクターに使用されるいくつかの一般的なステンレス鋼級です.
グレード304/304L:
グレード316/316L:
グレード321/321H:
グレード347/347H:
グレード904L:
MSS SP-43 コンセントリック・リドクサーとエクセントリック・リドクサーの違い:
管道システムでは,異なる直径のパイプの間の移行が必要であるときに,減圧器が一般的に使用されます.それらは,直線管の直径を減らすのに役立ちます.流体やガスの流通をスムーズかつ効率的に可能とする.
集中式減速器:このタイプの減速機は,中央線が共通して,減速機の端が互いに並べられていることを意味します.それはパイプ直径を徐々に削減します.流通路を滑らかに保ち,渦巻を最小限に抑える.
エクセントリック・リドクサー:集中式減速機とは異なり,エクセントリック・リドクサーこれは,減速器の端が並べていないことを意味し,端が他の端よりも少し高くまたは低く位置しています.エクセントリック減速器は,主にパイプシステム内の空気または液体ポケットの蓄積を防ぐ必要がある状況で使用されます.オフセットデザインは,閉じ込められた液体の排水を容易にするのに役立ちます.
MSS SP-43 ステンレス鋼の集中式減速機一般的に様々な産業用用途で使用され,異なる直径のパイプの間を共通の中央線を維持しながら移行する必要がある.
液体流量制御 MSS SP-43 ステンレス鋼の集中式減速機管道システム内の流体流量を制御・調節するために使用されます. 管の直径を徐々に減らし,渦巻や圧力損失を最小限に抑えることができます.これは,特定の流量や圧力を維持することが重要なアプリケーションで重要です水分配送システム,プロセス産業,HVACシステムなど
パンプと圧縮機の接続:ポンプや圧縮機を含むパイプシステムでは,MSS SP-43ステンレス鋼の集中式減速機より大きな直径のパイプからより小さな直径のパイプへの移行に使用されます.これはポンプまたは圧縮機の出口サイズに一致するのに役立ちます.過剰な圧力低下を起こすことなく効率的な流れを保証する集中式減速器は,通常,石油とガスパイプライン,水処理施設,および産業プロセスシステムで使用されます.
サイズ変更: MSS SP-43 ステンレス鋼の集中式減速機異なるサイズのパイプを接続する必要があるとき,特に大きなパイプから小さいパイプに移行するときに使用されます.中央線を維持しながら直径のスムーズで均質な削減を提供しますこれは,石油・ガスパイプライン,化学加工工場,水処理施設などのアプリケーションに有益です.
衛生的な用途: MSS SP-43 ステンレス鋼の集中式減速機衛生的な用途,特に製薬,食品および飲料,乳製品加工などの産業で使用されています.これらの減圧器は,平らできれいな内部表面を維持しながら,異なるサイズのパイプの間の移行を容易にする製品汚染のリスクを最小限に抑える.
高温での用途: MSS SP-43 ステンレス鋼の集中式減速機高温に耐えるため,熱流体やガスを含むアプリケーションで使用される.電源発電所,精製工場,石油化学産業で一般的に使用される.
