モデル番号: ASME B16.9 45度半径長肘
支払いと送料の条件
最小注文数量: 1~10個
価格: 交渉可能
パッケージの詳細: 木製のケース,複合材のケース,パレットなど
受渡し時間: 約15~45日
支払条件: D/A,T/T,L/C,D/P
供給の能力: 100~200トン/月
材料: |
炭素鋼 ASTM A105 |
角度: |
45度 |
形状: |
肘 |
半径: |
長い半径 |
サイズ: |
1/2のインチから48インチ |
接続タイプ: |
溶接 |
適用する: |
方向転換のための工業用管路システム |
表面処理: |
黒塗り / 防腐油 / 熱浸しガルバン化 |
材料: |
炭素鋼 ASTM A105 |
角度: |
45度 |
形状: |
肘 |
半径: |
長い半径 |
サイズ: |
1/2のインチから48インチ |
接続タイプ: |
溶接 |
適用する: |
方向転換のための工業用管路システム |
表面処理: |
黒塗り / 防腐油 / 熱浸しガルバン化 |

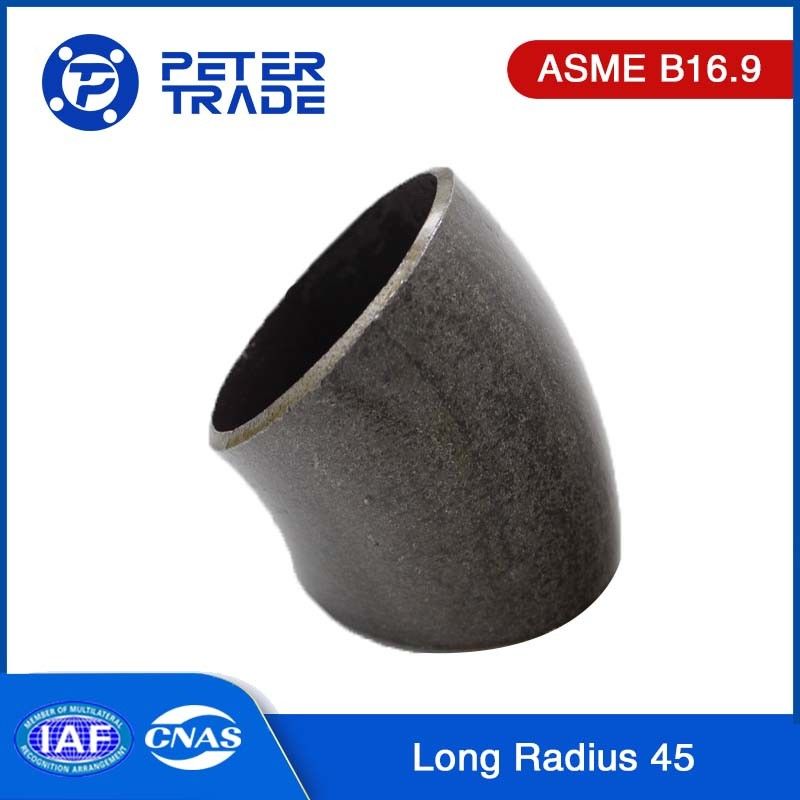

ASME B16.9 炭素鋼 ASTM A105 バット・ウェルドパイプフィッティング 45度半径長肘 流通方向を変える
ASME B16の導入9半径45度 ロボット
ASME B16.9 規格は,パイプシステムの方向の変化時に使用されるパイプ肘の寸法と要件を規定する.肘は,上,下,下など様々な方向に回ることができる.ダウン,左,右,またはその間の任意の角度,特定のアプリケーションと設計要件に応じて.
ASME B16.9規格では,長い半径 (L/R) の肘が特に定義されている.これらの肘は,インチで名前のパイプサイズ (NPS) の1.5倍の中心から端までの寸法を有する.例えば,長半径の肘6インチのパイプは 9インチ (1.5x6インチ) の端から中央までの寸法を持つ.
ASME B16.9の標準の長半径肘は,流れ方向の変化の角度に基づいてさらに分類される.
半径90度 肘流出方向を変えることで90度管道システムに急な回転が必要である場合や,垂直軸に沿った流れを再導するために一般的に使用されます.肘の中央線は,接続パイプの中央線に垂直です.
半径45度 ロボット流出方向を変えることで45度90 度肘に比べると方向が徐々に変化し,急な曲がり方が望まれるときにはしばしば使用されます.接続パイプの中央線に45度の角度で傾いている.
ASME B16.9では,短半径 (S/R) の肘や縮小肘などの他の種類の肘も指定しており,そのサイズは中心から端まで異なるが,特定の用途に使用される.
ASME B16.9 45° 長半径 (L/R) 肘 寸法:
| ASME B16.9 45° 長半径 (L/R) 肘の寸法 | ||
| NPS | D (外側の次元) | B (中央から端まで) |
| 半インチ | 21.3 | 16 |
| 3/4インチ | 26.7 | 19 |
| 1インチ | 33.4 | 22 |
| 1 1/4 インチ | 42.2 | 25 |
| 1 1/2 インチ | 48.3 | 29 |
| 2インチ | 60.3 | 35 |
| 2 1/2 インチ | 73 | 44 |
| 3インチ | 88.9 | 51 |
| 3 1/2 インチ | 101.6 | 57 |
| 4インチ | 114.3 | 64 |
| 5インチ | 141.3 | 79 |
| 6インチ | 168.3 | 95 |
| 8インチ | 219.1 | 127 |
| 10インチ | 273 | 159 |
| 12インチ | 323.8 | 190 |
| 14インチ | 355.6 | 222 |
| 16インチ | 406.4 | 254 |
| 18インチ | 457 | 286 |
| 20インチ | 508 | 318 |
| 22インチ | 559 | 343 |
| 24インチ | 610 | 381 |
| 26インチ | 660 | 406 |
| 28インチ | 711 | 438 |
| 30インチ | 762 | 470 |
| 32インチ | 813 | 502 |
| 34インチ | 864 | 533 |
| 36インチ | 914 | 565 |
| 38インチ | 965 | 600 |
| 40インチ | 1016 | 632 |
| 42インチ | 1067 | 660 |
| 44インチ | 1118 | 695 |
| 46インチ | 1168 | 727 |
| 48インチ | 1219 | 759 |
ASME B16.9 炭素鋼 ASTM A105 45度半径長肘の説明:
ASTM A105 炭素鋼ASME/ANSI B16.5規格で用いられる主要鍛造材料であり,パイプフレンズとフレンズ付きフィッティングを規定する.この規格は米国産業に大きな影響を持ち,最も一般的なフレンズ規格として広く採用されています..
ASME/ANSI B16 に規定する材料のうち5,ASTM A105 炭素鋼鍛造用フレンズに使われる材料ですASTM A105は,圧力のシステムにおける環境および高温サービスのために特化した鍛造された炭素鋼管の部品をカバーする仕様である.フレンジに使用される炭素鋼鍛造物の化学組成,機械的特性,熱処理,その他の要件に関するガイドラインを提供します.
炭素鋼A105 半径45度 長肘ASTM A105 炭素鋼製の管フィッティングで,45°の曲率角と長い曲線半径を有する.A105型炭素鋼は,様々な産業用用途で広く使用されている炭素鋼の一般的なグレードです.優れた機械性能を持ち,高温および高圧環境に適しています.45度の角度でパイプシステムの方向の変化を供給する肘を指示しますこの角度は,流体やガスの流れをリダイレクトするためにパイプレイアウトで一般的に使用されます.これらの肘の長い半径設計は,曲線半径がパイプ直径よりも大きいことを意味します.長半径の肘は,方向のより徐々に変更を提供します短半径の肘に比べて 流量障害と圧力低下が減少します
ASME B16.9 炭素鋼 ASTM A105 45度半径長肘の特徴:
スムーズな流れの移行:この設計により 流動障害や圧力の低下を最小限に抑えるパイプシステムを通る効率的で中断のない流れを保証する.
摩擦と騒動が減るこの肘の長半径設計は,流体流の摩擦と渦巻を減らすのに役立ちます.その結果,エネルギー損失が少なくなり,システム全体の性能が向上します.
改善された流量特性:曲線が柔らかい半径45度の肘液体流通を促進し,渦巻,流通分離の可能性を軽減する.これは,流体処理の改善,圧力変動の減少,およびシステムの安定性の向上に貢献する.
ASME B16の適用9炭素鋼A105 45度半径長肘:
石油・ガス産業:ASME B16.9 炭素鋼45度半径長肘石油とガス産業で,パイプラインシステム,精製工場,石油化学工場に広く使用されています. 流体輸送,石油とガス加工に使用されています.配送システムこれらの肘は,流動がスムーズで,厳しい環境でも効率的で信頼性の高い操作を保証します.
発電:発電施設ではASME B16.9 炭素鋼45度半径長肘蒸気と水の配送システムで使用されます. ボイラー管路,冷凝水システム,および他の高圧アプリケーションの重要な部品です. これらの肘は,蒸気,水,他の液体信頼性と耐久性のあるソリューションを提供します.
化学加工: ASME B16.9 炭素鋼45度半径長肘化学加工工場に応用されます.様々な化学物質,酸,腐食性物質を輸送するパイプラインで使用されます.この肘のスムーズな流れ経路と組み合わせた攻撃的で腐食性のあるメディアを扱うのに適しています
HVAC・配管システム: ASME B16.9 炭素鋼45度半径長肘暖房,換気,エアコン (HVAC),配管システムで使用される.これらの肘は,水道線,排水システム,HVAC管道装置で使用されます.液体の流れの方向を変える住宅,商業,産業用建物で効率的かつ信頼性の高い運用を保証します.
水処理と廃水管理 ASME B16.9 炭素鋼45度半径長肘水処理施設や廃水管理システムにおいて重要な役割を果たします.処理水,泥水,廃水処理を行うパイプラインで使用されます.これらの肘は,適切な流れの方向性を確保し,水と排水物の輸送と処理を効率的に管理するのに役立ちます.
建設とインフラ: ASME B16.9 炭素鋼45度半径長肘建設プロジェクトやインフラ開発に使用されます. 配管システム,防火システム,産業用パイプネットワークで使用されています.これらの肘は,建物内の流体輸送のための信頼性と耐久性のあるソリューションを提供します橋や他の構造物
