製品詳細
起源の場所: シアン,山西省,中国
ブランド名: PeterTrade(PT)
支払いと送料の条件
最小注文数量: 1~10個
価格: negotiable
パッケージの詳細: 木製のケース,複合材のケース,パレットなど
受渡し時間: 約15~45日
支払条件: D/A,T/T,L/C,D/P
供給の能力: 100~200トン/月
製品タイプ: |
鋼製のリングフレンズ |
スタンダード: |
AWWA C207 |
材料: |
炭素鋼のフレンズ |
サイズ: |
4'から144' |
圧力: |
クラスD ((150-175 PSI) |
適用する: |
水道サービス |
製品タイプ: |
鋼製のリングフレンズ |
スタンダード: |
AWWA C207 |
材料: |
炭素鋼のフレンズ |
サイズ: |
4'から144' |
圧力: |
クラスD ((150-175 PSI) |
適用する: |
水道サービス |

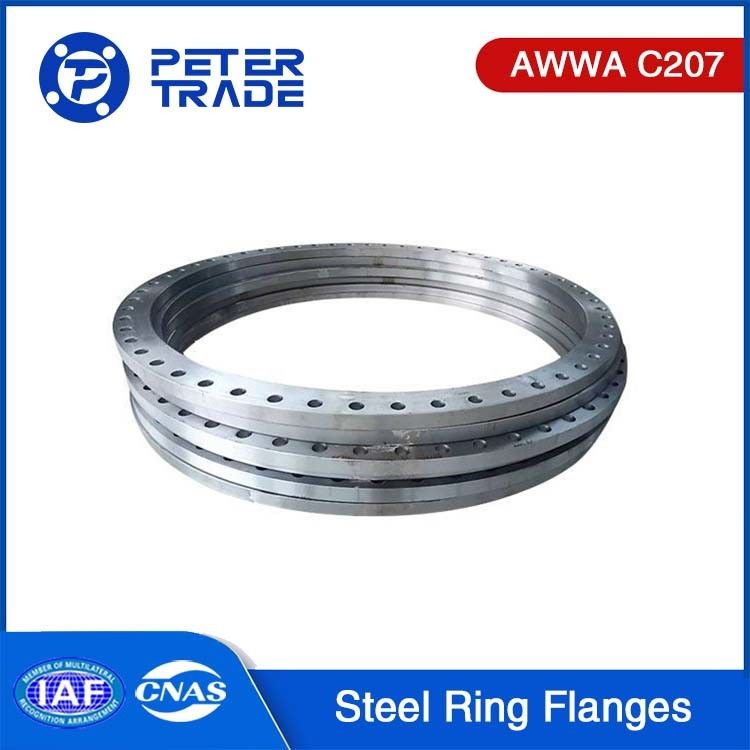

AWWA C207 標準鋼環フレンズ D級 (※150-175 PSI) 水道サービス用
紹介:
俺たちはShaanxi Peter International Trade Co., Ltd (山西・ピーター・インターナショナル・トレード・カンパニー)誇らしくお披露目しますAWWA C207 スチールリングフレンズ業界で20年以上の経験を持つ厳格な要求を満たす高品質のフレンジの信頼できるメーカーとして自分自身を確立しましたAWWA C207 標準.
私たちのAWWA C207 スチールリングフレンズ鉄板や棒や鍛造材を 最低50の耐張性で調達します 鉄板や棒や鍛造材は3万psi (345MPa) で,最小出力強度は32このフレンズは,2" [50mm]の計長で最低18%,8" [200mm]の計長で最低14%で優れた長さ特性を示しています.炭素濃度が0を超えないようにします.35%で,リンと硫黄の含有量は最大0.04%と0.05%に制限されます.
ASTM A193 B7 仕様に従って製造されたボルトとストッドを供給します.付属する重型ヘクソナッツは,ASTM A194 2H規格に従って製造されています.1cm以下のフレンズを除いて,ASTM A563重型ヘックスナッツを搭載しています.また,ASTM F436の要件を満たすローバーも提供しています.
AWWA C207 スチールリングフレンズの説明:
AWWA C207規格は,水道サービスで使用される鋼管フレンズに関する広く認められたアメリカ国家規格で,サイズは4インチから144インチ (100mmから3600mm) まであります.AWWAは"アメリカ水道協会"の略です標準を開発した.
AWWA C207 スチールリングフレンズアメリカ水道協会 (AWWA) のC207規格に準拠するフレンジの一種です.水道,パイプライン,高圧を必要とする他の用途パイプ間の漏れ防止接続
このフレンジは,2つのパイプの間に安全で緊密なシールを提供するリング状の構造で設計されています.それらは通常,高強度,耐久性,耐腐食性高品質の材料の使用により,これらのフレンズは極端な条件に耐え,長期間にわたって信頼性のある動作を行うことができます.
AWWA C207 スチールリングフレンズサイズ,材料,圧力評価の範囲で提供されています. 完全な顔またはリング型の構成で利用可能で,簡単にインストールするためにボルトの穴を一般的に備えています.安全で安定した接続を確保するために業界標準を満たすボルト,ストップ,ナッツ,ワイヤーと組み合わせられています
これらのフレンズは,厳格な品質管理基準に準拠して製造され,AWWA C207通常の動作条件下では高圧に耐えるか漏れしないか確認するために試験されます.
AWWA C207 スチールリングフレンズ 寸法:
| AWWA C207 鋼リングフレンズ D級 | |||||||||
| nominal パイプサイズ | 外径 | スリップの厚さ | ブラインドの厚さ | 退屈 | 掘削 |
体重 (lb) |
|||
| A について | T | B について | ボルト 円図 | 穴数 | 穴のダイア | 滑って | 盲目 | ||
| 4 | 228.6 | 15.9 | 15.9 | 116.1 | 190.5 | 8 | 19.1 | 8 | 11 |
| 5 | 254.0 | 15.9 | 16.5 | 143.8 | 215.9 | 8 | 22.2 | 9 | 14 |
| 6 | 279.4 | 17.5 | 17.6 | 170.7 | 241.3 | 8 | 22.2 | 11 | 19 |
| 8 | 342.9 | 17.5 | 20.6 | 221.5 | 298.5 | 8 | 22.2 | 15 | 33 |
| 10 | 406.4 | 17.5 | 24.2 | 276.4 | 362.0 | 12 | 25.4 | 19 | 54 |
| 12 | 482.6 | 20.6 | 28.4 | 327.2 | 431.8 | 12 | 25.4 | 33 | 90 |
| 14 | 533.4 | 23.8 | 28.8 | 360.4 | 476.3 | 12 | 28.6 | 47 | 111 |
| 16 | 596.9 | 25.4 | 32.1 | 411.2 | 539.8 | 16 | 28.6 | 60 | 155 |
| 18 | 635.0 | 27.0 | 33.8 | 462.0 | 577.9 | 16 | 31.8 | 64 | 185 |
| 20 | 698.5 | 28.6 | 36.8 | 512.8 | 635.0 | 20 | 31.8 | 79 | 244 |
| 22 | 749.3 | 30.2 | 39.8 | 563.6 | 692.2 | 20 | 34.9 | 90 | 304 |
| 24 | 812.8 | 31.8 | 42.2 | 614.4 | 749.3 | 20 | 34.9 | 112 | 378 |
| 26 | 870.0 | 33.3 | 45.4 | 665.2 | 806.5 | 24 | 34.9 | 129 | 466 |
| 28 | 927.1 | 33.3 | 48.4 | 716.0 | 863.6 | 28 | 34.9 | 141 | 565 |
| 30 | 984.3 | 34.9 | 51.0 | 766.8 | 914.4 | 28 | 34.9 | 164 | 671 |
| 32 | 1060.5 | 38.1 | 54.6 | 817.6 | 977.9 | 28 | 41.3 | 211 | 834 |
| 34 | 1111.3 | 38.1 | 57.2 | 868.4 | 1028.7 | 32 | 41.3 | 220 | 959 |
| 36 | 1168.4 | 41.3 | 60.2 | 919.2 | 1085.9 | 32 | 41.3 | 261 | 1116 |
| 38 | 1238.3 | 41.3 | 63.7 | 970.0 | 1149.4 | 32 | 41.3 | 301 | 1325 |
| 40 | 1289.1 | 41.3 | 66.3 | 1020.8 | 1200.2 | 36 | 41.3 | 313 | 1438 |
| 42 | 1346.2 | 44.5 | 69.3 | 1071.6 | 1257.3 | 36 | 41.3 | 364 | 1706 |
| 44 | 1403.4 | 44.5 | 72.4 | 1122.4 | 1314.5 | 40 | 41.3 | 387 | 1935 |
| 46 | 1454.2 | 44.5 | 75.0 | 1173.2 | 1365.3 | 40 | 41.3 | 404 | 2153 |
| 48 | 1511.3 | 47.6 | 78.0 | 1224.0 | 1422.4 | 44 | 41.3 | 460 | 2420 |
| 50 | 1568.5 | 50.8 | 81.2 | 1274.8 | 1479.6 | 44 | 47.6 | 507 | 2712 |
| 52 | 1625.6 | 50.8 | 84.2 | 1325.6 | 1536.7 | 44 | 47.6 | 542 | 3021 |
| 54 | 1682.8 | 54.0 | 87.2 | 1376.4 | 1593.9 | 44 | 47.6 | 614 | 3355 |
| 60 | 1854.2 | 57.2 | 96.0 | 1528.8 | 1759.0 | 52 | 47.6 | 763 | 4481 |
| 66 | 2032.0 | 63.5 | 105.1 | 1681.2 | 1930.4 | 52 | 47.6 | 1021 | 5890 |
| 72 | 2197.1 | 66.7 | 113.8 | 1833.6 | 2095.5 | 60 | 47.6 | 1203 | 7458 |
| 78 | 2362.2 | 69.9 | - | 1986.0 | 2260.6 | 64 | 54.0 | 1374 | - |
| 84 | 2533.7 | 73.0 | - | 2138.4 | 2425.7 | 64 | 54.0 | 1646 | - |
| 90 | 2705.1 | 76.2 | - | 2290.8 | 2590.8 | 68 | 61.9 | 1872 | - |
| 96 | 2876.6 | 82.6 | - | 2443.2 | 2755.9 | 68 | 61.9 | 2291 | - |
| 102 | 3048.0 | 82.6 | - | 2595.6 | 2908.3 | 72 | 68.3 | 2485 | - |
| 108 | 3219.5 | 85.7 | - | 2748.0 | 3067.1 | 72 | 68.3 | 2884 | - |
| 114 | 3390.9 | 88.9 | - | 2900.4 | 3219.5 | 76 | 74.6 | 3214 | - |
| 120 | 3562.4 | 88.9 | - | 3052.8 | 3371.9 | 76 | 74.6 | 3558 | - |
| 126 | 3733.8 | 95.3 | - | 3205.2 | 3537.0 | 80 | 81.0 | 4065 | - |
| 132 | 3905.3 | 98.4 | - | 3357.6 | 3702.1 | 80 | 81.0 | 4614 | - |
| 138 | 4076.7 | 101.6 | - | 3510.0 | 3860.8 | 84 | 87.3 | 5047 | - |
| 144 | 4248.2 | 104.8 | - | 3662.4 | 4019.6 | 84 | 87.3 | 5680 | - |
AWWA C207 スチールリングフレンズの起源:
歴史はAWWA C207アメリカ水道協会 (AWWA) は,水道サービスで使用される鋼管フレンズの包括的な規格の必要性を認識した1940年代初頭まで遡ります.
1942年 スリップオン用の標準を 開発する提案が提出されました鋼製のリングフレンズ目的は,水道システムに安全で信頼性の高いフレンズを設置するための統一された仕様とガイドラインを確立することでした.
初期に注目したのはAWWA C207圧力の評価を鋼製のフレンズその当時,既存の圧力基準は,鋼製のフレンズ提案は,水道サービスの特殊なニーズに合わせて適切な圧力評価を確立することを目的としています.
何年にも渡ってAWWA C207材料,製造技術,および産業慣行における進歩を組み込むためにいくつかの修正と更新を受けた.これらの更新は性能,耐久性,安全性について鋼製のフレンズ水道サービスに使用される
今日AWWA C207水道システムにおける鋼管フレンズの業界標準として広く認められ,採用されています. 寸法,材料,圧力評価,密封器の選択,フレンズ接続の適切な機能と長寿を確保するための他の重要な側面.
The ongoing development and refinement of AWWA C207 reflect the commitment of the AWWA and industry experts to continuously improve the standards and practices related to steel flanges in waterworks service.
AWWA C207 スチールリングフラングの適用条件:
AWWA C207 スチールリングフレンズ水道設備の様々な用途で一般的に使用されます.
水処理装置: 鋼製のリングフレンズ水処理装置のパイプやバルブ,例えば過濾,沈殿,消毒システムをつなぐのに使用されます.
ポンプステーション: 鋼製のリングフレンズポンプ,モーター,および水ポンプステーション,ブースターステーション,配送ポンプステーション,生水ポンプステーションを含む他の設備を接続するために使用されます.
送電・配送線: 鋼製のリングフレンズ家庭や企業,その他の施設に水を供給する 送水・流水システムのパイプラインを接続するために使用されます.
廃水処理 鋼製のリングフレンズ排水処理施設のパイプとバルブを接続するために使用されます.排水処理,泥処理,排水処理システムなどです.
産業用:鋼のリングフレンズ化学加工工場,発電施設,石油・ガス精製所を含む水や他の流体を輸送するためのパイプシステムを必要とする産業用用途に使用される.
AWWA C207 スチールリングフレンズ耐久的で信頼性の高い接続方法を必要とするアプリケーションで使用するのに最適です.腐食,高温,圧力に優れた耐性を有します.幅広い水道や産業用用途に適している.
