ホーム > 製品 > パイプフィッティングフラングス > ANSI B16.47 SERIES A A105/A403 クラス 900 炭素鋼 溶接 ネック フレンズ と ブラインド フレンズ NPS 26-NPS 48

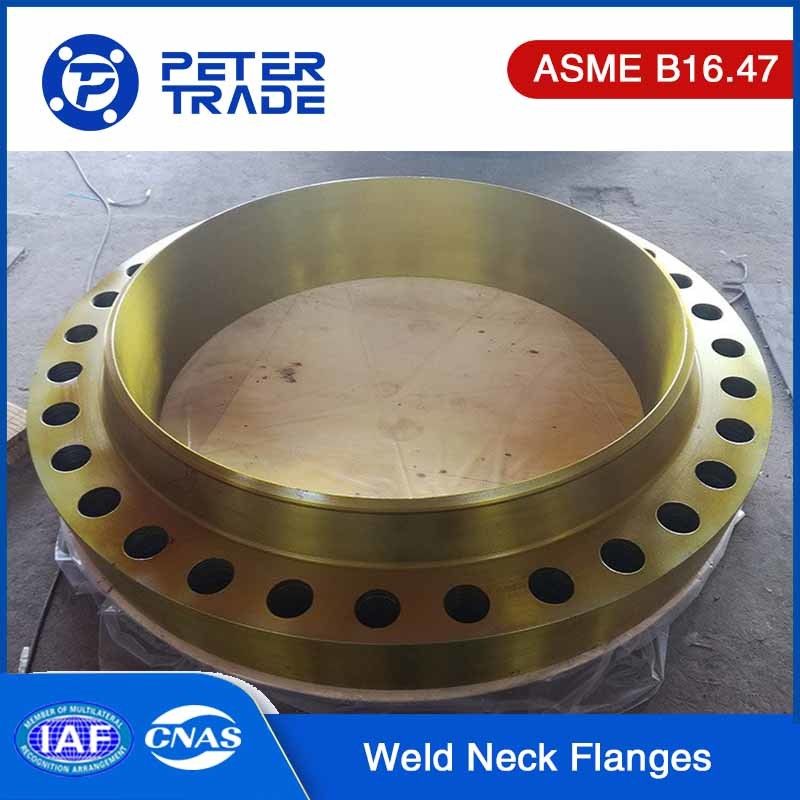

ANSI B16.47 SERIES A A105/A403 クラス 900 炭素鋼 溶接 ネック フレンズ と ブラインド フレンズ NPS 26-NPS 48

製品詳細

起源の場所: シアン,山西省,中国

ブランド名: PeterTrade(PT)

支払いと送料の条件

最小注文数量: 1~10個

価格: negotiable

パッケージの詳細: 木製のケース,複合材のケース,パレットなど

受渡し時間: 約15~45日

支払条件: D/A,T/T,L/C,D/P

供給の能力: 100~200トン/月

最高 の 価格 を 入手 する
ハイライト:

ANSI B16.47 SERIES 溶接首管フレンジ

,

900級 溶接首管フレンズ

,

ANSI B16.47 フランジネック NPS 48

製品規格:
ASME/ANSI B1647
製品名:
溶接首のフレンズと盲目フレンズ
材料:
あなたの要求に応じて炭素鋼のフレンズや他の
圧力:
クラス 900
サイズ:
NPS 26 - NPS 48
表面処理:
黒塗り / 防腐油 / 熱浸しガルバン化
申請:
化学,石油とガス,排水処理と環境保護,医薬品・食品,電力・暖房産業
輸出する:
北アメリカと世界の他の様々な国
製品規格:
ASME/ANSI B1647
製品名:
溶接首のフレンズと盲目フレンズ
材料:
あなたの要求に応じて炭素鋼のフレンズや他の
圧力:
クラス 900
サイズ:
NPS 26 - NPS 48
表面処理:
黒塗り / 防腐油 / 熱浸しガルバン化
申請:
化学,石油とガス,排水処理と環境保護,医薬品・食品,電力・暖房産業
輸出する:
北アメリカと世界の他の様々な国
ANSI B16.47 SERIES A A105/A403 クラス 900 炭素鋼 溶接 ネック フレンズ と ブラインド フレンズ NPS 26-NPS 48

ANSI B16.47 SERIES A Class 900 カーボン・スチール・ウェールド・ネック・フレンズとブラインド・フレンズ

紹介:

我々はShaanxi Peter International Trade Co., Ltd.業界で豊富な経験を持つ評判の良い会社です. あなたの信頼できるサプライヤーとして,我々は高品質の提供してきましたANSI B16.47 A シリーズ フレンズ業界で20年以上にわたり



私たちのANSI B16.47 A シリーズ フレンズ設計されたのは,ASME B1647耐久性のある材料で作られていて 高い強度と耐腐蝕性を保証します



顧客満足が 優先事項です信頼性があり,長期にわたる製品を提供することの重要性を認識し,お客様の様々な要求に応える専門家のチームを集めました 工場で生産されるすべての 溶接首フレンズの 最高品質基準を保つために 余分な努力をします私たちの製造プロセスは 最先端技術と先進技術を統合しています細かい寸法,卓越した表面仕上げ,卓越した耐腐蝕性を保証します





ANSI/ASME B16.47 SERIES A ウェールド ネックフレンズとブラインドフレンズの説明:

ASME B1647アメリカ機械技術者協会 (ASME) が発行する規格で,特に26インチ以上の名目管の大きさを持つ大直径の鋼製フレンズに焦点を当てています.2つの部分に分かれています:ASME B16.47シリーズAとASME B16.47シリーズB



ASME B16.47シリーズA溶接首と盲目フレンジをカバーする.これらのフレンジはBシリーズフレンジと比較してボルトの円が大きく,穴が小さい.



ASME B16.47 BシリーズAPI 605としても知られる,平面または上向きの配置を持つフレンズを含む.これらのフレンズは,一般的に石油および天然ガス産業で使用されます.



についてASME B16.47規格これらの大直径の鋼製フレンズの寸法,許容量,材料,マーク,試験要件に関する仕様を提示する.指定範囲内のフレンズの互換性と互換性を保証標準は,石油とガス,石油化学,発電,オフショアアプリケーションなどの産業で広く使用されています.





ANSI B16.47 SERIES A 溶接首のフレンズとブラインドフレンズの寸法:

ANSI B16.47 SERIES A A105/A403 クラス 900 炭素鋼 溶接 ネック フレンズ と ブラインド フレンズ NPS 26-NPS 48 0ANSI B16.47 SERIES A A105/A403 クラス 900 炭素鋼 溶接 ネック フレンズ と ブラインド フレンズ NPS 26-NPS 48 1



ANSI/ASME B16.47 シリーズ A クラス 900
nominal パイプサイズ 外径 顔が上がる ハブの底の直径 厚さ 退屈 長さ ハブトップのダイア 掘削

体重

(lb)

D G X について t/T B1 T1 A について ボルト 円図 穴数 穴のダイア 溶接首 盲目
26 1085.9 749.3 774.7 139.7 160.3   285.8 660.4 952.5 20 73.2 1525 2566
28 1168.4 800.1 831.9 142.7 171.5 298.5 711.2 1022.4 20 79.2 1810 3178
30 1231.9 857.3 889.0 149.4 182.4 311.2 762.0 1085.9 20 79.2 2120 3758
32 1314.5 914.4 946.2 158.8 193.5 330.2 812.8 1155.7 20 85.9 2545 4541
34 1397.0 965.2 995.7 152.4 218.4 342.9 863.6 1231.9 20 81.3 2970 5425
36 1460.5 1022.4 1063.8 171.5 214.4 362.0 914.4 1289.1 20 91.9 3395 6209
38 1460.5 1098.6 1073.2 190.5 215.9 352.6 965.2 1289.1 20 91.9 3385 6253
40 1511.3 1162.1 1127.3 196.9 223.8 363.5 1016.0 1339.9 24 91.9 3620 6940
42 1562.1 1212.9 1176.3 206.2 231.6 371.3 1066.8 1390.7 24 91.9 3960 7675
44 1648.0 1270.0 1234.9 214.4 242.8 390.7 1117.6 1463.5 24 98.6 4300 8954
46 1733.6 1333.5 1292.4 225.6 255.5 411.0 1168.4 1536.7 24 104.6 4640 10426
48 1784.4 1384.3 1343.2 233.4 263.7 419.1 1219.2 1587.5 24 104.6 4980 11398

1寸法はミリメートルです.

2.B1は,異なる購入者によって指定することができます.





ASME B16.47 溶接首フレンズと盲目フレンズの利点:

ASME B16.47 溶接首フレンジの利点

強く信頼性の高い接続: 溶接首のフレンズ溶接 プロセス は,高圧,高温,機械 的 ストレス に 耐える 安定 し た 合体 を 確保 し ます.

強化された構造的整合性:長い角型ハブ溶接首のフレンズ接続を強化し,折り,折り,変形に耐えるようにします.これはシステムの全体的な構造的整合性を向上させます.

改善された流量特性:管の穴にフレンズ穴からスムーズな移行溶接首のフレンズ流量乱流と圧力の低下を最小限に抑え,流量特性向上,エネルギー損失減少,システム効率の向上につながります.

密封能力: 溶接首のフレンズ通常は,高層面またはリング関節の表面配置を備えています.これは,密着剤を使用して効果的な密着を可能にします.これは漏れを防止し,密着を保証します.特に高圧や重圧用には.



ASME B16.47 ブラインドフレンズの利点:

パイプラインの封鎖: 盲点フレンズ管路の先端を密封するために特別に設計されています.必要に応じて管路を通る流体やガスの流れを防止する固い障壁を提供します.メンテナンスの際に特に便利ですテストやシャットダウン

システム完全性と安全性パイプラインを封鎖することでブラインドフレンズシステム の 完全 性 と 安全 を 維持 する こと に 役立ち,外物 の 侵入 を 防止 し,汚染 に 対し て 保護 し,漏れ や 漏れ の 危険 を 最小 に する.

圧力を抑える: ブラインドフレンズパイプライン内の高い内部圧力に耐えられる. 圧力の負荷に対応できる堅牢な閉塞を備え,システムの安全な操作を保証する.

汎用性: ブラインドフレンズは,様々なアプリケーションおよび産業で使用できます.それらは,一時的および恒久的な閉塞の両方に適しており,必要に応じて簡単に設置または取り除くことができます.





ASME B16.47 溶接首のフレンズと盲目フレンズの欠点:

ASME B16.47 溶接首フレンズの欠点:

より高いコスト: 溶接した首のフレンズASME B16 に規定するものを含む.47溶接ネック設計に必要な追加の材料と労働力は,より高いコストに貢献します.

溶接要件: 溶接首のフレンズパイプに溶接が必要になり,設置プロセスは複雑になります. 強い漏れのない溶接接続を確保するために,熟練した溶接者と適切な溶接手順が必要です.

柔軟性が限られている一回だけ溶接首のフレンズ管に溶接されれば,システムは永久に組み込まれます.これにより,将来的に管の配置に変更や改修を行う柔軟性が制限されます.



ASME B16.47 ブラインドフレンズの欠点:

流量制御なし ブラインドフレンズパイプラインの端を閉じ,固い障壁を提供するために使用されます. しかし,流れ制御または規制の能力はありません. システムで流れ制御が必要な場合は,追加のバルブや設備を設置する必要があります..

低アクセス性一回だけブラインドフレンズ盲目フレンズを取り除かずにパイプラインの内部にアクセスしたり 検査したりするのが困難になります

潜在的 圧力 蓄積:液静止試験や偶然の詰め込みなど,特定の状況では,盲目フレンズの後ろに圧力が蓄積する可能性があります.予期せぬ圧力増加による損傷や事故を防ぐために適切な予防措置と救済メカニズムが設けられなければなりません.





ASME B16.47 炭素鋼の溶接首のフレンズとブラインドフレンズの適用:

ASME B16.47 炭素鋼の溶接首のフレンズとブラインドフレンズAシリーズか Bシリーズかに関わらず,様々な産業で様々な用途があります.



石油・ガス産業: 溶接首のフレンズと盲目フレンズ石油・ガス産業で,パイプライン接続,貯蔵タンク,精製工場に広く使用されています.高圧および高温アプリケーションのための安全で漏れ防止の接続を提供します.



石油化学産業:ASME B16.47 炭素鋼のフレンズパイプ,バルブ,設備の接続のために,石油化学工場で広く使用されています.彼らは蒸留柱,原子炉,熱交換機.



発電: 溶接 首 と ブラインド フレンズ熱発電所,原子力発電所,再生可能エネルギー施設を含む発電所で利用される.パイプラインシステム,蒸気タービン,ボイラー,その他の設備で使用される.厳しい運用条件で堅牢な接続を提供すること.



化学工業:炭素鋼のフレンズ化学産業で腐食性流体や化学物質の処理に使用されます. 化学加工工場,貯蔵タンク,輸送システムで使用されます.様々な物質の安全で効率的な流通を確保する.



水と排水処理:ASME B16.47 フレンズ水処理施設,廃水処理施設,脱塩設備で使用されます.パイプ,バルブ,ポンプの接続に使用されます.水分配送・浄化システムに安全で漏れのない接続を提供すること.



鉱山と鉱物:炭素鋼のフレンズ鉱山で鉱物,鉱石,泥を輸送するために使用される.パイプライン,クラッシャー,コンベアヤー,その他の機器に使用される.効率的な材料処理と加工を可能にします.



建設とインフラ: 溶接首と盲点フレンズ建築物,橋,パイプラインを含む建設プロジェクトやインフラ開発に使用されます. 管道システム,HVACシステム,水道ネットワーク.





炭酸鋼の溶接ネックフレンズ石油・ガス・化学・発電所・製造業で重要な役割を果たしています信頼性の高いパイプライン接続ソリューションを提供.
