ホーム > 製品 > パイプフィッティングフラングス > クラス75 ASME B16.47 大直径の炭素鋼A105 溶接首のフレンズとブラインドフレンズ NPS 26-NPS 60

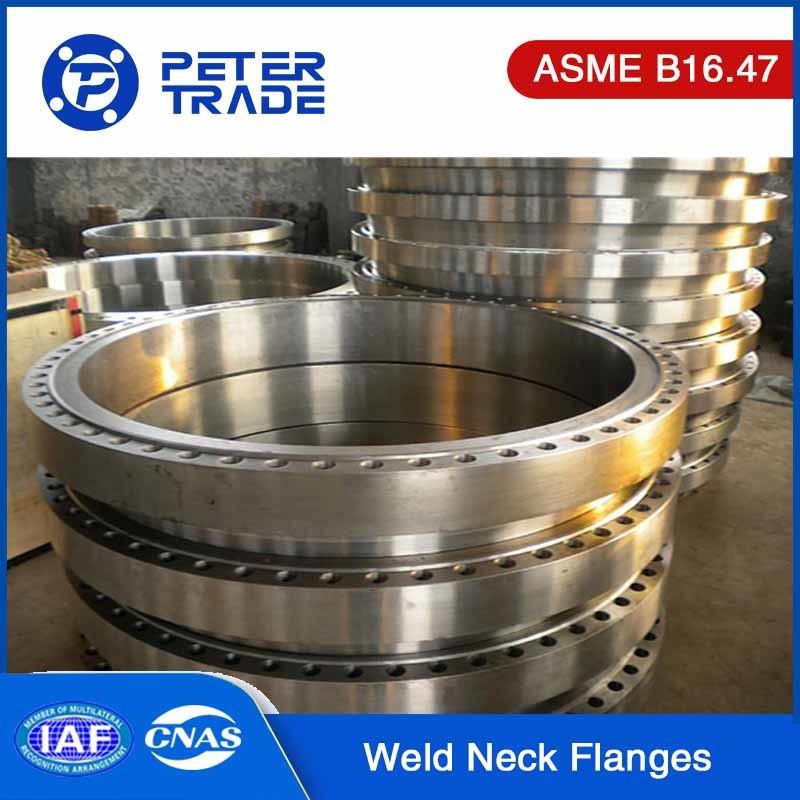

クラス75 ASME B16.47 大直径の炭素鋼A105 溶接首のフレンズとブラインドフレンズ NPS 26-NPS 60

製品詳細

起源の場所: シアン,山西省,中国

ブランド名: PeterTrade(PT)

支払いと送料の条件

最小注文数量: 1~10個

価格: negotiable

パッケージの詳細: 木製のケース,複合材のケース,パレットなど

受渡し時間: 約15~45日

支払条件: D/A,T/T,L/C,D/P

供給の能力: 100~200トン/月

最高 の 価格 を 入手 する
ハイライト:

炭素鋼A105 溶接首のフレンジの溶接

,

溶接首のフレンジの溶接 NPS 26

,

A105型炭素鋼の溶接首フレンズ

製品規格:
ASME B16.47 Bシリーズ
製品名:
溶接首のフレンズ&ブラインドフレンズ
材料:
A105型炭素鋼のフレンズなど
クラス (プレッシャー):
クラス75
サイズ:
NPS26-NPS60
表面処理:
黒塗り / 防腐油 / 熱浸しガルバン化
申請:
配管,HVAC,一般産業用管道システム
輸出する:
北米,その他様々な国:イギリス,ドイツ,オランダ,ブラジル,韓国,日本,インド,エジプト,ドバイ,カタール,サウジアラビア,インドネシア,シンガポールなど
製品規格:
ASME B16.47 Bシリーズ
製品名:
溶接首のフレンズ&ブラインドフレンズ
材料:
A105型炭素鋼のフレンズなど
クラス (プレッシャー):
クラス75
サイズ:
NPS26-NPS60
表面処理:
黒塗り / 防腐油 / 熱浸しガルバン化
申請:
配管,HVAC,一般産業用管道システム
輸出する:
北米,その他様々な国:イギリス,ドイツ,オランダ,ブラジル,韓国,日本,インド,エジプト,ドバイ,カタール,サウジアラビア,インドネシア,シンガポールなど
クラス75 ASME B16.47 大直径の炭素鋼A105 溶接首のフレンズとブラインドフレンズ NPS 26-NPS 60

ANSI B16.47 SERIES B Class 75 炭鋼の溶接首のフレンズとブラインドフレンズ

紹介:

我々はShaanxi Peter International Trade Co., Ltd.業界で豊富な経験を持つ評判の良い会社です. あなたの信頼できるサプライヤーとして,我々は高品質の提供してきましたANSI B16.47 Bシリーズ フラング業界で20年以上にわたり



私たちのANSI B16.47 Bシリーズ フラング設計されたのは,ASME B1647耐久性のある材料で作られていて 高い強度と耐腐蝕性を保証します



顧客満足が優先事項です 信頼性と耐久性のある製品が 顧客の様々なニーズに 応えられるようにすることです熱心なプロフェッショナルチームは,私たちの施設を出るすべての溶接首フレンジが最高品質基準を満たすことを保証するために不屈に働きます.精密な寸法,優れた表面仕上げ,優れた耐腐蝕性を保証する 先端技術と技術を使用しています.





ANSI/ASME B16.47 SERIES B 溶接首のフレンズとブラインドフレンズの説明:

1980年11月,アメリカ機械技術者協会 (ASME) B16の小委員会Cは,大直径鋼フレンズ規格の開発を開始した.統一された寸法を確立することでしたこの規格は,業界における一貫性と互換性を確保することを目的とした.



開発前に大直径の鋼のフレンズ標準1952年7月,メーカーススタンダライゼーション協会 (MSS) はMSS-SP44をリリースした. MSS-SP44は,NPS12インチから60インチまでの圧量評価で150#から900#までの圧力を帯びたフレンズをカバーした.顔 (RF) のような様々な向きの構成を含んでいた.フラットフェイス (FF) とリング型関節 (RTJ)



初期草案は,大直径の鋼製フレンズ1982年12月に制定された標準は,正確性と有効性を確保するために数回の修正と修正を受け,最終的に1990年に承認され公表されました.標準の最終版は,MSS-SP44に記載された仕様を複製し,API-605仕様を置き換えました.



について大直径の鋼筋フレンジ標準2つのシリーズからなる.シリーズAとシリーズB両シリーズは,溶接首とブラインドフレンズの仕様これらのフレンズは,炭素鋼,ステンレス鋼,および他の合金材料を含むさまざまな材料で利用できます.この規格は,大直径の鋼製フレンズに関する包括的なガイドラインを提示することを目的としています.安定性,信頼性,安全性を確保する





ANSI B16.47 SERIES B 溶接首のフレンズとブラインドフレンズの寸法:

クラス75 ASME B16.47 大直径の炭素鋼A105 溶接首のフレンズとブラインドフレンズ NPS 26-NPS 60 0クラス75 ASME B16.47 大直径の炭素鋼A105 溶接首のフレンズとブラインドフレンズ NPS 26-NPS 60 1



ANSI/ASME B16.47 シリーズB クラス75
nominal パイプサイズ 外径 顔が上がる ハブの底の直径 厚さ 退屈 長さ ハブトップのダイア 掘削

体重

(lb)

D G X について t/T B1 T1 A について ボルト 円図 穴数 穴のダイア 溶接首 盲目
26 762.0 704.9 676.1 31.8 31.8   57.2 661.9 723.9 36 19.1 80 255
28 812.8 755.7 726.9 31.8 31.8 60.5 712.7 774.7 40 19.1 85 290
30 863.6 806.5 777.7 31.8 31.8 63.5 763.5 825.5 44 19.1 90 330
32 914.4 857.3 828.5 33.5 35.1 68.3 814.3 876.3 48 19.1 105 390
34 965.2 908.1 879.3 33.5 36.6 71.6 865.1 927.1 52 19.1 110 430
36 1033.5 965.2 935.0 35.1 40.9 84.3 915.9 992.1 40 22.4 145 518
38 1084.3 1016.0 985.8 36.6 42.9 87.4 966.7 1042.9 40 22.4 160 595
40 1135.1 1066.8 1036.6 36.6 42.9 90.7 1017.5 1093.7 44 22.4 170 760
42 1185.9 1117.6 1087.4 38.1 46.2 93.7 1068.3 1144.5 48 22.4 185 895
44 1251.0 1174.8 1140.0 41.4 47.8 103.4 1119.1 1203.5 36 25.4 230 1065
46 1301.8 1225.6 1190.8 42.9 49.3 106.4 1169.9 1254.3 40 25.4 245 1185
48 1352.6 1276.4 1241.6 44.5 52.6 109.7 1220.7 1305.1 44 25.4 270 1315
50 1403.4 1327.2 1293.9 46.2 54.1 114.3 1271.5 1355.9 44 25.4 290 1505
52 1457.5 1378.0 1344.7 46.2 55.6 119.1 1322.3 1409.7 48 25.4 310 1665
54 1508.3 1428.8 1397.0 47.8 58.9 124.0 1373.1 1460.5 48 25.4 340 1840
56 1574.8 1485.9 1450.8 49.3 60.5 133.4 1423.9 1521.0 40 28.4 400 2110
58 1625.6 1536.7 1501.6 50.8 62.0 136.7 1474.7 1571.8 44 28.4 430 2300
60 1676.4 1587.5 1552.4 54.1 65.3 143.0 1525.5 1622.6 44 28.4 475 2500

1寸法はミリメートルです.

2.B1は,異なる購入者によって指定することができます.





ASME B16.47 シリーズB 炭素鋼の溶接首のフレンズと盲目フレンズの特徴:

ASME B1647大径の鋼管フレンズに関する規格で,AシリーズとBシリーズという2つのシリーズに分かれています.この規格は盲目フレンズと溶接首フレンズをカバーしています.Bシリーズフレンズは,以前はAPI 605フレンズと呼ばれていた..



ASME B1647NPS 26 (名目パイプサイズ) から NPS 60までの尺寸と定位を指定する.この規格は,尺寸と定位のためのメートル単位とインチ単位の両方を提供する.





についてASME B16.47規格MSS SP-44 (ステールパイプラインフレンズ) とAPI 605 (大直径炭素鋼フレンズ) の他の2つの規格を組み込みます.その結果,MSS SP-44フレンズはASME B16.47シリーズAフレンズとして指定されます.API 605 フランジはASME B16で指定されている..47Bシリーズ フレンズ この規格に準拠する



ANSI B16.47シリーズBフレンズANSI B16.47規格に記載された仕様に従って設計および製造された,直径が大きい鋼製のフレンズである.



設計及び製造:ASME B16.47 Bシリーズ フレンズ,溶接首フレンズおよびブラインドフレンズを含む.大直径のパイプシステムの要求を満たすために設計され,製造されています. 耐久性,耐久性,腐食耐性を提供する炭素鋼で製造されています.



長い角型ハブ: 溶接首のフレンズこの設計により,構造の整合性が向上し,漏れのリスクが軽減されます.



浮き面 (RF) または平面 (FF):Bシリーズの溶接首フレンズ表面を高くしたり,表面を平らにしたりできるので,密封口で効果的に密封できる.



マシッドプレート設計:Bシリーズのブラインドフレンズ管や容器の端を閉め,安全な障壁を提供する.



浮き面 (RF) または平面面 (FF): ブラインドフレンズまた,アプリケーションの密封要件に応じて,上向きか平面の配置を持つこともできます.



サイズ範囲:ASME B16.47 Bシリーズフレンジは,特に直径の大きなパイプシステムのために設計されています.これらのシステムの要件を満たすために,26インチから60インチまでのサイズで利用できます.



圧力を指定する:これらのフレンズは,特定のアプリケーションと顧客の要求に応じて異なる圧力値に耐えるように設計されています.圧力は,通常,75 から 900 パウンド / 平方インチ (psi) の範囲です.



異なるフレンズ向きの配置と互換性:ASME B16.47シリーズBフレンズフレンズ面 (RF),平面面 (FF),リング型関節 (RTJ) を含む異なるフレンズ面構成に対応する.これは,密着の選択と密着のオプションの観点から柔軟性を提供します..





炭素鋼のフラングのグレード:

アメリカ標準の炭素鋼のフレンズ炭素鋼製のフレンズで,石油,化学,天然ガス,造船,建設,水道などの産業で広く使用されています.炭素鋼のグレードは,通常,以下の部分に分かれます.:



1.Q235:Q235は,中国の国家標準GB/T700に規定された一般的に使用される炭素構造鋼級である.一般工学構造や製造業にしばしば使用される.炭酸鋼のフレンズQ235は,低圧,低温,非重大なストレス環境で動作するパイプラインシステムに使用されます.



2.A105:A105は,ASTM A105/A105Mの要件を満たす,アメリカのASTM規格に指定された炭素鋼材である.A105材料は,良質の溶接性および機械性能を有する.低温から高温まで幅広い温度範囲で使用するのに適している高温および高圧条件下でのパイプラインシステムおよびバルブ接続に使用されます.



3.A350 LF2:A350 LF2はASTM規格で指定された炭素鋼材料であり,ASTM A350/A350Mの要件を満たしています.LF2は低温使用を意味します.この材料は低温耐性があり 裂けに耐性があります低温条件下でのパイプラインシステムとバルブ接続に使用されます.



4.A694 F42/F52/F60/F65/F70:これらの材料のグレードは,高強度低温で使用される炭素鋼材料のASTM A694規格で規定されています.通常温度の高圧パイプラインシステムとバルブ接続材料の種類は異なる強度と耐腐蝕性があり,様々な労働条件に適しています.



5.ASTM A181 Gr.1/Gr.2:これらの炭素鋼のフレンズ材料は,低圧および低温条件下で圧力容器,バルブ,パイプラインフィッティングに適しています.彼らは良い加工可能性と機械性能を持っています.



6.ASTM A516 Gr70:Gr.70は,よく使用される中級炭素鋼で,溶接性と加工性が良好で,フレンズやパイプフィッティングなどの製造に適しています.



7.A216 WCB:A216 WCB は,ASTM A216/A216M 規格に準拠する,アメリカのASTM 規格に規定された炭素鋼の鋳造材料である.WCBは,鋳造炭素鋼,一般的な工学構造や製造産業で鋳造を必要とする炭素鋼のフレンズに使用されます.



上記の材料グレードは,一般的に使用されているものの一部に過ぎず,実用的な用途にも他の材料グレードがあります.炭素鋼のフレンズの材料のグレードを選択する際温度,圧力,介質,関連規格の要求事項により,フレンズ材料が対応する性能および安全性要件を満たすことを保証する.





ASME B16.47 シリーズB 炭素鋼の溶接首のフレンズとブラインドフレンズの適用:

ASME B16.47 炭素鋼の溶接首のフレンズとブラインドフレンズAシリーズか Bシリーズかに関わらず,様々な産業で様々な用途があります.



石油・ガス産業: 溶接首のフレンズと盲目フレンズ石油・ガス産業で,パイプライン接続,貯蔵タンク,精製工場に広く使用されています.高圧および高温アプリケーションのための安全で漏れ防止の接続を提供します.



石油化学産業:ASME B16.47 炭素鋼のフレンズパイプ,バルブ,設備の接続のために,石油化学工場で広く使用されています.彼らは蒸留柱,原子炉,熱交換機.



発電: 溶接 首 と ブラインド フレンズ熱発電所,原子力発電所,再生可能エネルギー施設を含む発電所で利用される.パイプラインシステム,蒸気タービン,ボイラー,その他の設備で使用される.厳しい運用条件で堅牢な接続を提供すること.



化学工業:炭素鋼のフレンズ化学産業で腐食性流体や化学物質の処理に使用されます. 化学加工工場,貯蔵タンク,輸送システムで使用されます.様々な物質の安全で効率的な流通を確保する.



水と排水処理:ASME B16.47 フレンズ水処理施設,廃水処理施設,脱塩設備で使用されます.パイプ,バルブ,ポンプの接続に使用されます.水分配送・浄化システムに安全で漏れのない接続を提供すること.



鉱山と鉱物:炭素鋼のフレンズ鉱山で鉱物,鉱石,泥を輸送するために使用される.パイプライン,クラッシャー,コンベアヤー,その他の機器に使用される.効率的な材料処理と加工を可能にします.



建設とインフラ: 溶接首と盲点フレンズ建築物,橋,パイプラインを含む建設プロジェクトやインフラ開発に使用されます. 管道システム,HVACシステム,水道ネットワーク.



炭酸鋼の溶接ネックフレンズ石油・ガス・化学・発電所・製造業で重要な役割を果たしています信頼性の高いパイプライン接続ソリューションを提供.
